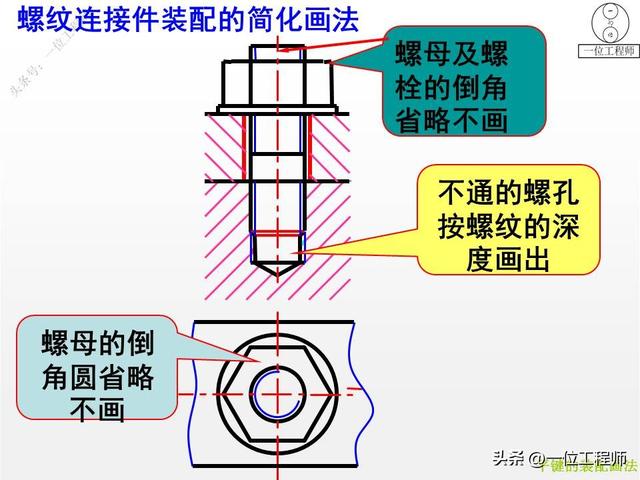

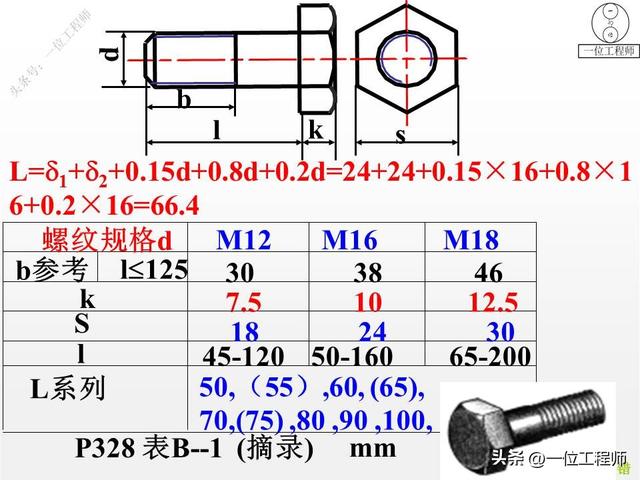

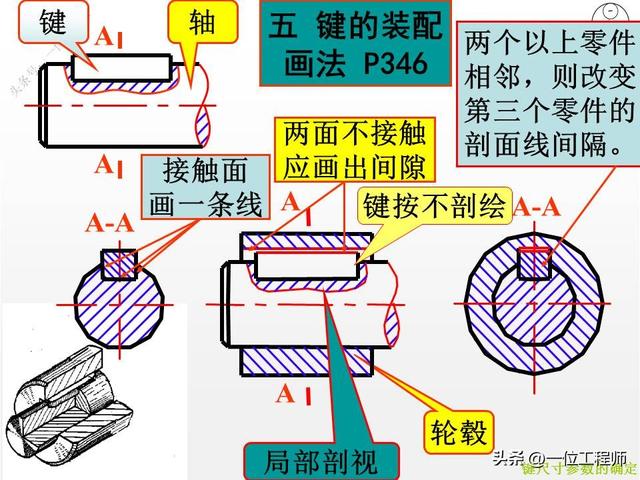

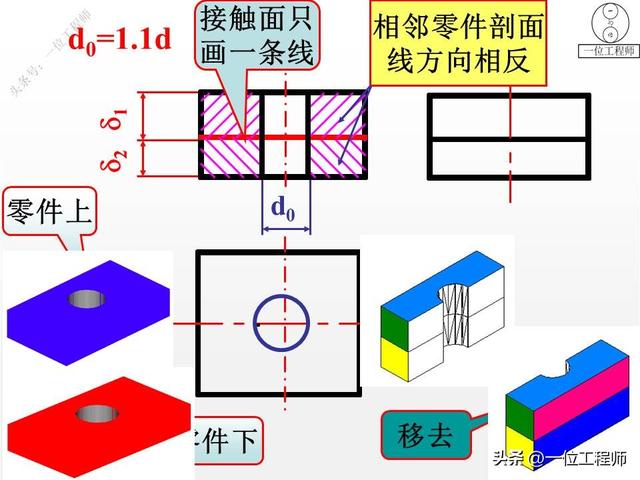

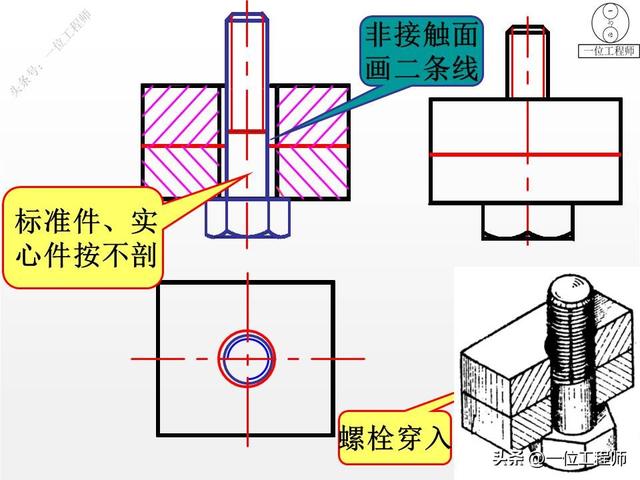

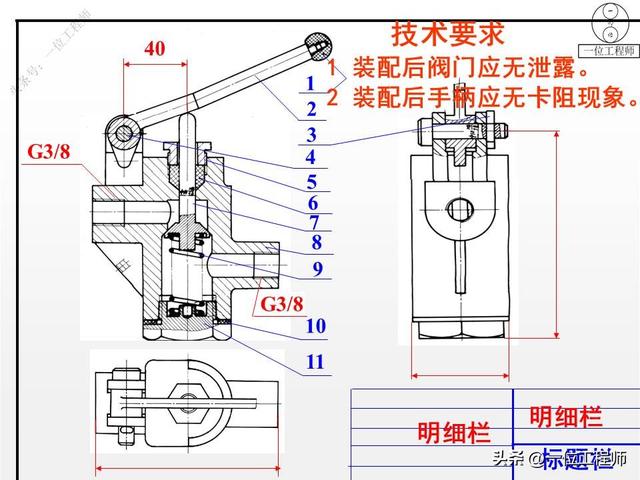

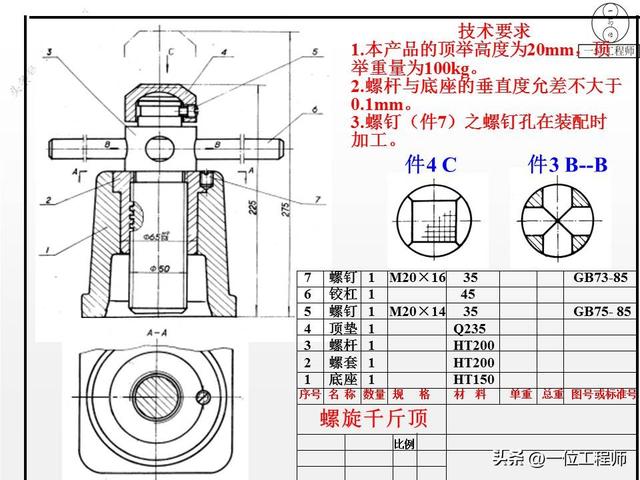

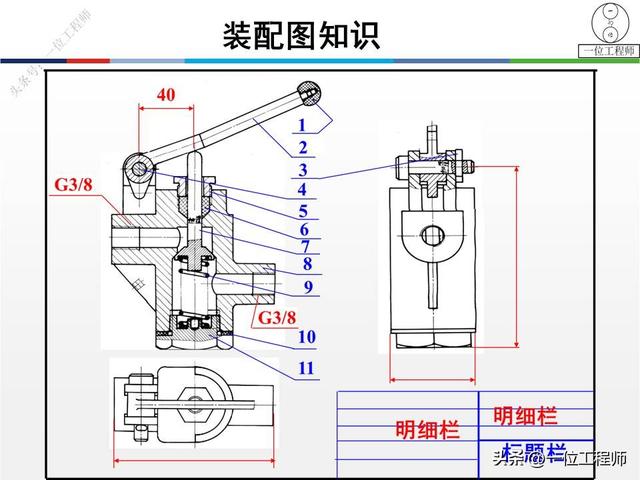

装配图绘制和阅读

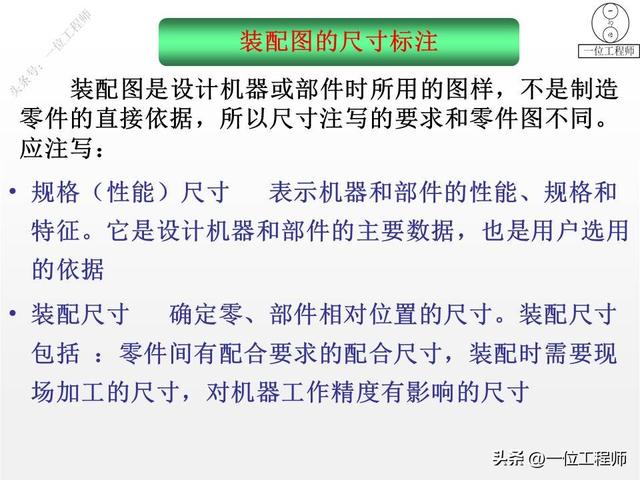

装配图的5种尺寸标注

规格（性能）尺寸；

装配尺寸；

安装尺寸；

外形尺寸；

其他重要尺寸：不能包括以上几类尺寸的重要零件的主要尺寸。

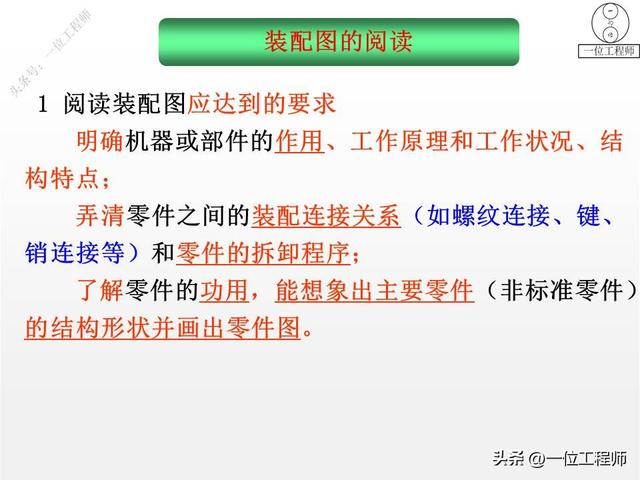

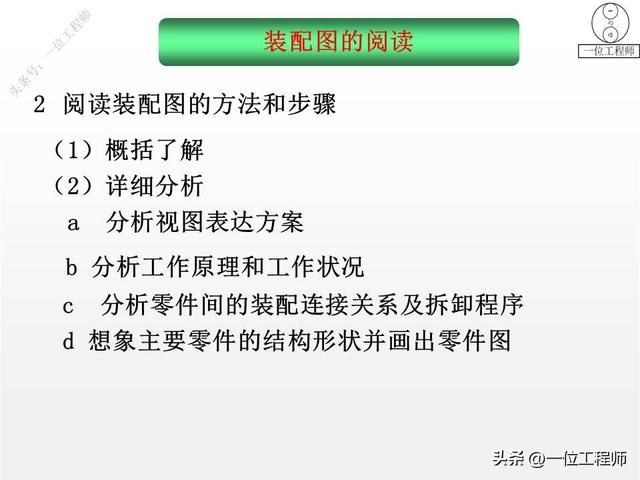

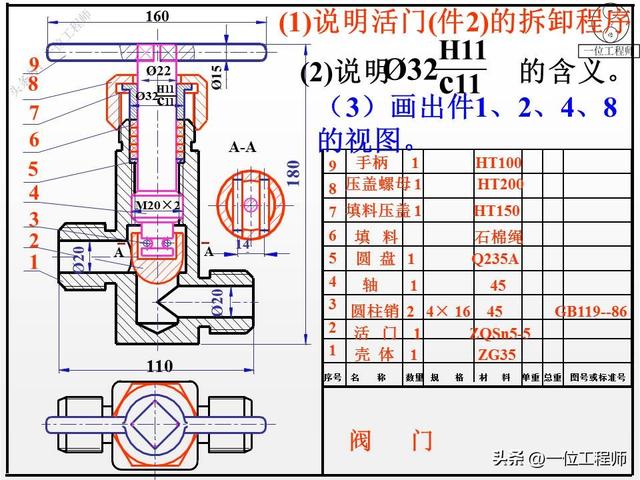

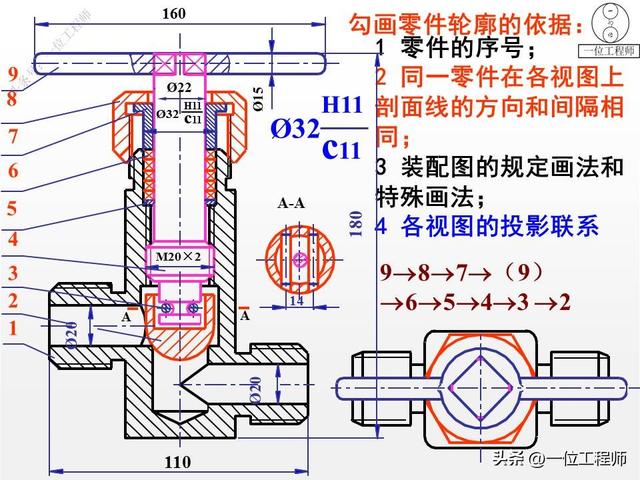

阅读装配图的方法和步骤

（1）概括了解；

（2）详细分析：

a、分析视图表达方案；

b、分析工作原理和工作状况；

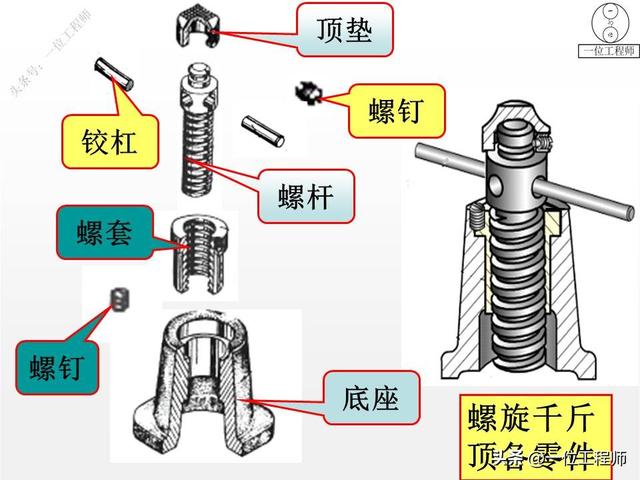

c、分析零件间的装配连接关系及拆卸程序；

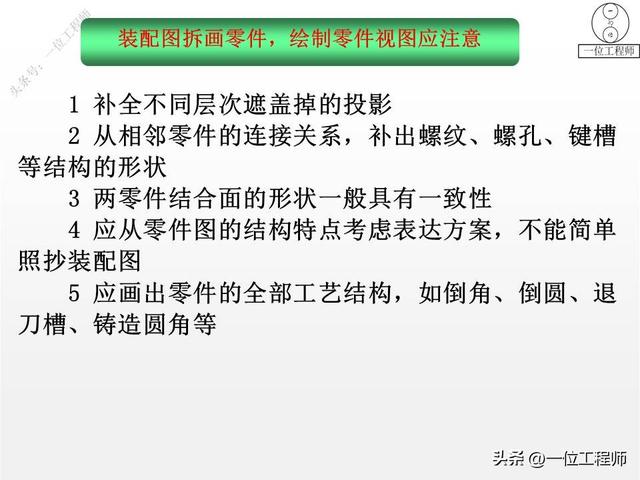

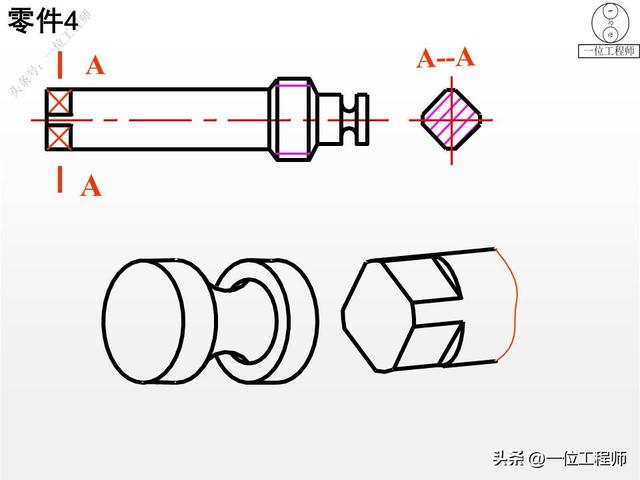

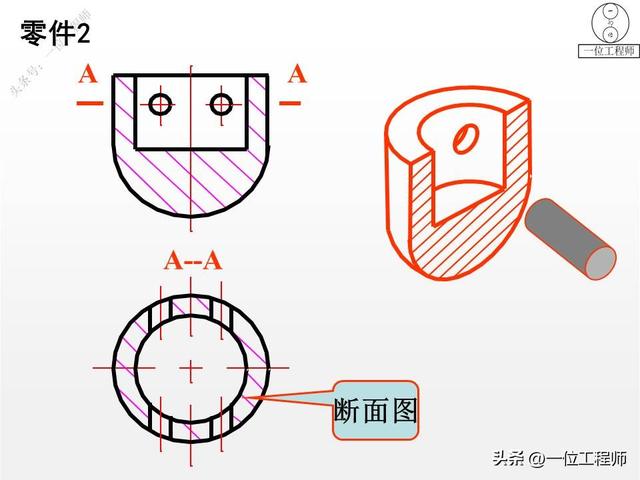

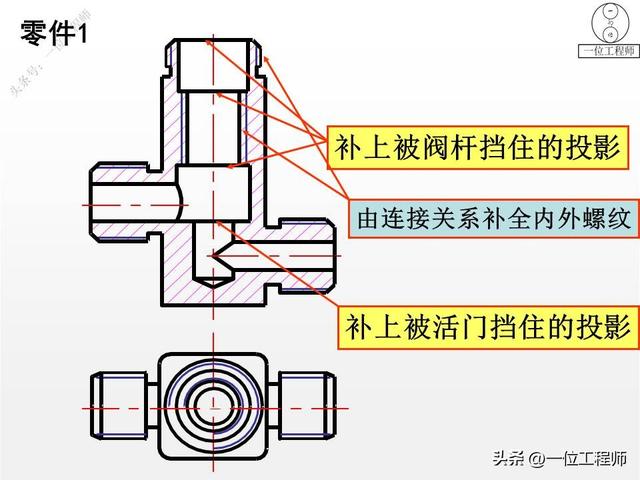

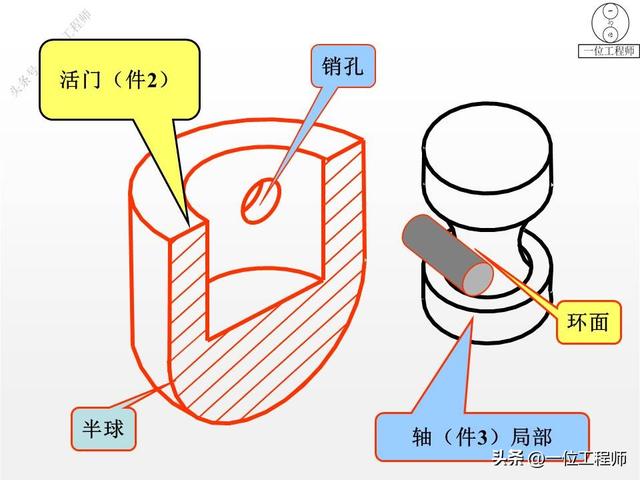

d、想象主要零件的结构形状并画出零件图。

49页内容介绍

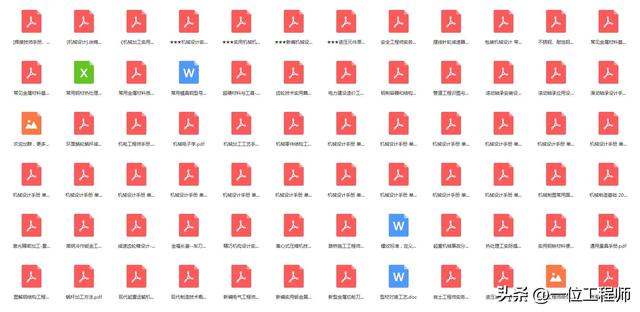

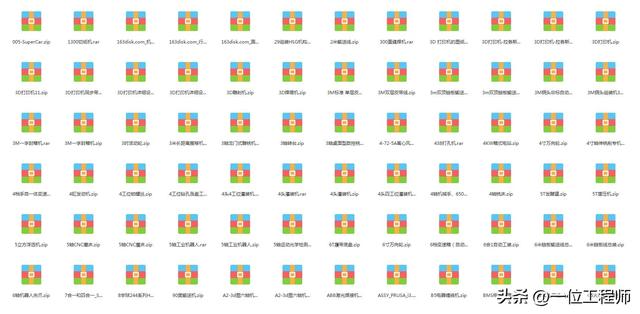

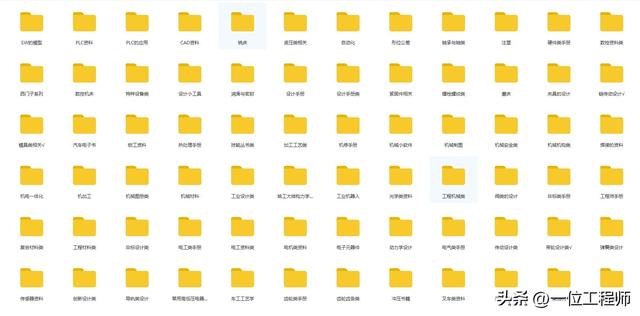

1000G机械、液压、电气、非标、材料等等领域资料介绍

全网最新资料合集，让你找到真正自信的资料。1000G机械相关领域全部资料涉及的面很广，具体来说内容涵盖传统机械行业、机械加工、材料类、材料成型、电气行业、液压行业、机电类、机械传动、一千多份非标设备三维模型和非标设计等等领域。

具体内容有：文档手册类(千余份工程师设计手册、机械设计手册、机电相关手册、液压类手册、自动化类手册、材料成型手册、非标设计手册等等，所有历史文章的PPT源文件等）。

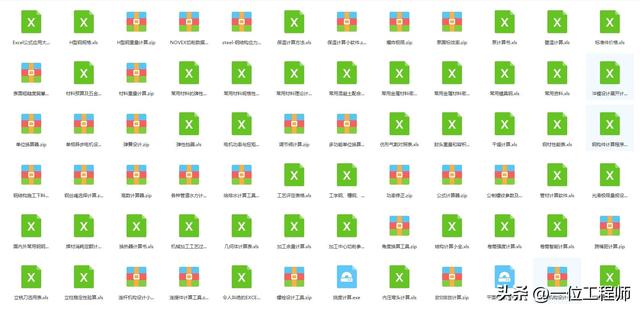

常用的设计工具（500套自动计算表格，其中包括各类传动校核、选型设计表格、尺寸自动计算表格、轴承校核、齿轮校核与设计等等）。

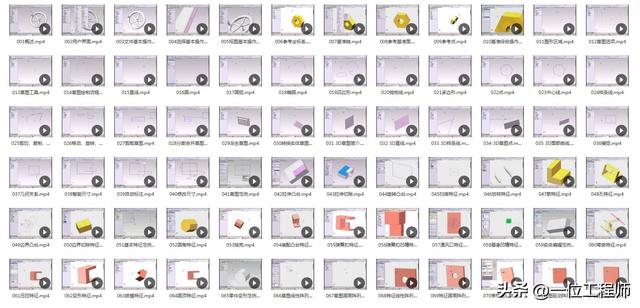

视频教程类（十余款常用的机械设计软件的教程，其中包括UG各版本、SolidWorks、CATIA、proe、CAD、Adams等等基础知识）。
