产品描述
LM358/LM358DR/LM358DT/AIP358 是由两个独立的高增益运算放大器组成。可以是单电源工作，也可以是双电源工作，电源的功耗电流与电源电压大小无关。应用范围包括音频放大器、工业控制、 DC增益部件和所有常规运算放大电路。
其主要特点如下：
● 宽工作电压范围
单电源： 3V～36V
双电源： ±1.5V～±18V
● 低电源电流， 与电源电压无关：典型值0.7mA
● 宽的单位增益带宽： 0.7MHz
● 低的输入偏置和失调参数
输入失调电压：典型值3mV
输入失调电流：典型值2nA
输入偏置电流：典型值20nA
● 差分输入电压范围等于最大额定电源电压： ±36V
● 开环差分电压增益：典型值100dB
● 内置频率补偿
● 封装形式： SOP8/DIP8
基础参数
运放类型：General Purpose
放大器组数：2
增益带宽积（GBP）：0.7MHz
压摆率（SR）：0.3 V/us
电源电压：3V ~ 36V, ±1.5V ~ 18V
各通道供电电流：1.0mA
工作温度-40～85℃
DIP8 | SOP8 | |
长 | 9.4mm | 4.93mm |
宽 | 9.0mm | 6.1mm |
高 | 7.91mm | 1.7mm |

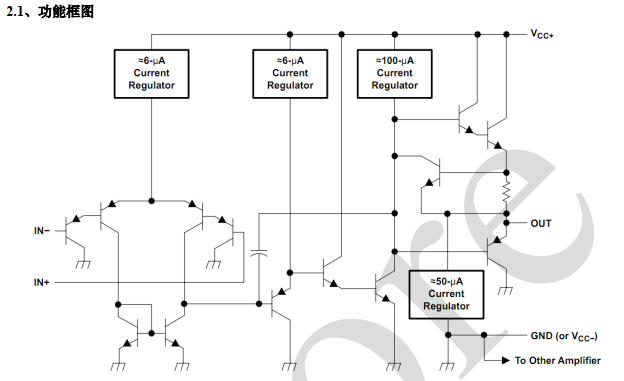

功能框图

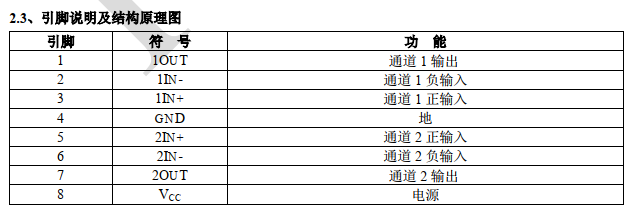

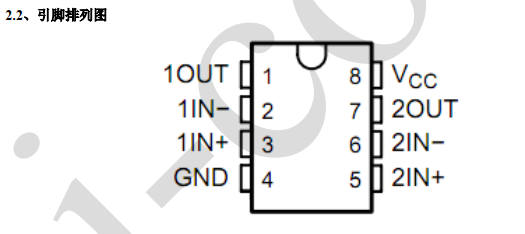

引脚图及功能

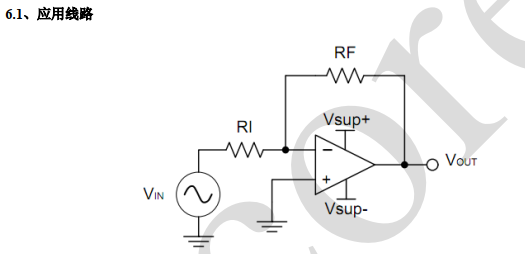

典型应用线路

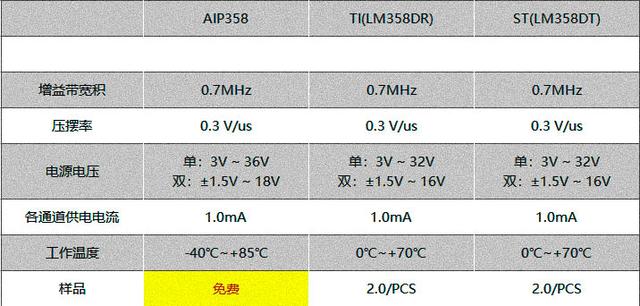

参考报价
